航天應用的新可靠性預計技術-—?dú)W洲航天局可靠性預計技術最新進展
1、背景
基于傳統的基于手冊的可靠性預計方法在零件故障模型過時、技術工藝落后和數據庫不完整方面存在局限性，以及考慮的故障覆蓋面不足、預計過于保守等問題，歐洲航天局（ESA）在2016年3月23日成立一個專門研究新可靠性預計技術及編制新可靠性預計手冊的項目——航天應用的新可靠性預計技術項目。
當時ESA立項時,在項目計劃中明確主要考慮原因包括：
（1）傳統的基于手冊的可靠性預計方法（如MIL-HDBK-217，目前仍然是最廣泛使用的方法）在零件故障模型過時、技術工藝發展和數據庫不完整方面存在局限性。另外，非隨機故障導致的大量在軌異常未被覆蓋（例如設計或制造相關的故障）
（2）實際上，航天器在軌性能表明，采用當前工具/方法/數據源的可靠性預計方法在很大程度上是保守的，因此，存在過度設計的可能性，并降低產品性能和成本效益。

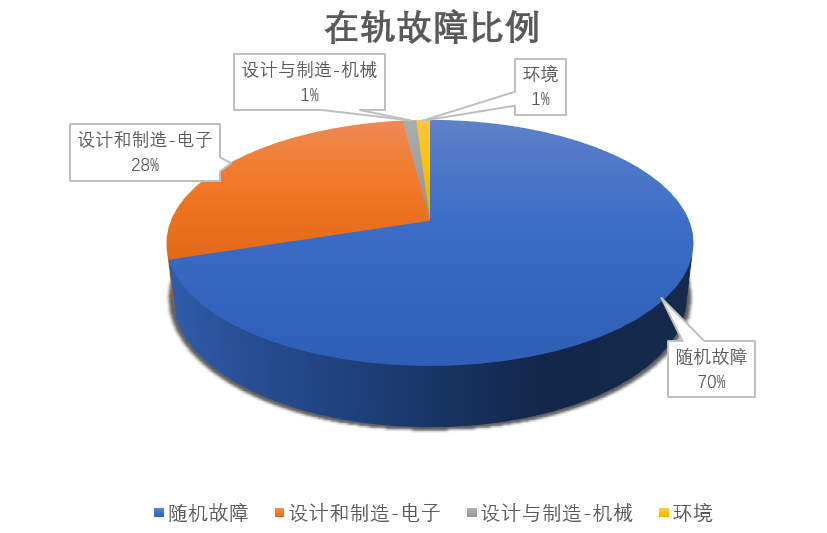

圖1 在軌故障統計比例
（來源于TAS-2012的統計）
2、項目工作過程
該項目主要包括以下幾個方面的工作。
（1）評估可靠性預計應用，確定參考的任務和在軌可靠性數據
（2）將當前可靠性預計與現場可靠性評估進行基準對比、測試，確定需求并確定改進策略，包括開發過程、技術變革等在內。
（3）更新現有/開發新的可靠性預計模型，包括非電子零件模型，結合測試和/或在軌經驗，并考慮非零件相關故障原因。
（4）驗證實際項目的可行性和實用性
（5）開發新的可靠性預測方法手冊，作為ECSS開發過程的輸入。
3、項目實施過程考慮的因素
在項目實施過程中，主要考慮以下幾個方面的因素、問題：
（1）考慮工業“好的經驗”，例如工業中適用的集成電路ICs可靠性建模經驗。
（2）綜合廣泛使用的可靠性預計模型和基于經驗的外推/“工程判斷”模型。
（3）COTS器件的可靠性預計以及結果的對比。
（4）預計與實際可靠性差異的根本原因分析。
（5）系統/非部件故障建模，包括不確定性（即制造、設計、軟件等）。
（6）復雜的集成電路建模和新出現的技術挑戰（如DSM）。
（7）適當?shù)墓收衔锢矸椒ǎ≒oF）（例如從PCB/封裝到組件級）。
（8）適用于可靠性預計的壽命測試方法，例如在適當?shù)闹眯潘缴稀?
4、項目進展情況
目前，項目組已經完成TN1工作，已經在執行TN2節點工作，以及部分的TN3、TN4、TN5工作。目前，該項目有序進行中。
TN-2首先提出了未來航天應用可靠性預測的設想，如下所述。將該設想與TN-1中的現狀評估進行比較，可以清楚地看出，使用中的可靠性預測方法并不完全符合這一愿景?？紤]到現有方法的大量局限性和差距，很明顯需要為研究的規劃確定優先事項，以盡可能接近設想。重點應該由實際應用的需求和優先順序驅動。

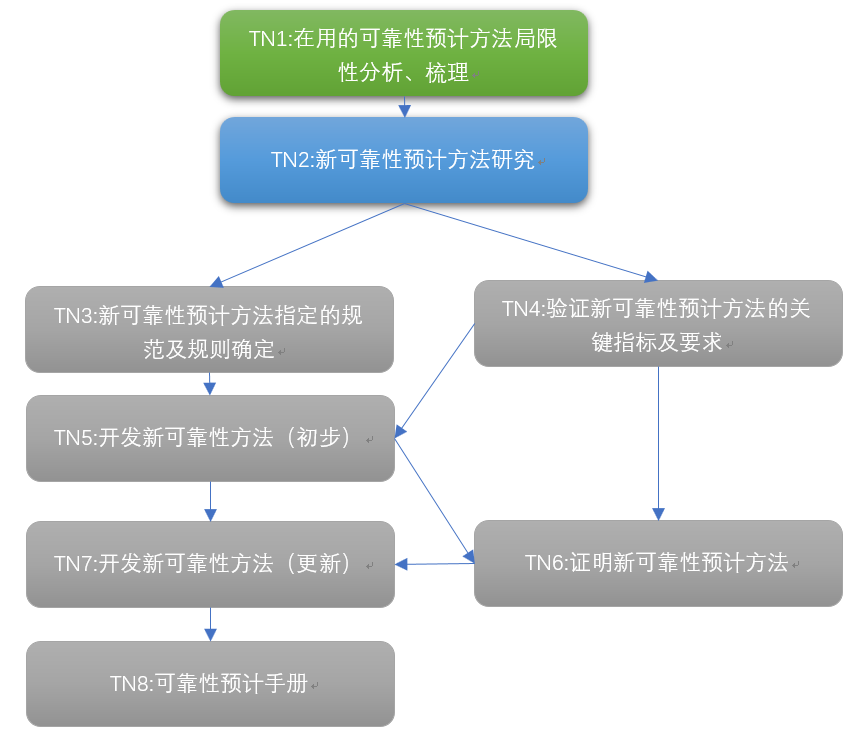

圖2 ESA航天應用的新可靠性預計技術項目任務進度計劃
4.1 航天應用的新可靠性預計方法設想
TN-2提出的航天應用的可靠性預計方法的設想應達到：
（1）支持所有任務階段的決策，從早期開發到安全退役；
（2）覆蓋所有航天器元件和技術領域；
（3）考慮性能和技術發展；
（4）提供同時考慮新技術和未來技術的方法；
（5）考慮可靠性和故障類別的所有相關方面；
（6）解釋不同的故障根源和原因；
（7）從部件到系統考慮不同的級別；
（8）與在軌反饋結果相比，產生可靠的預計結果；
（9）確保一致性，減少不同制造商的預測不確定性；
（10）基礎和基本假設方面應清晰；
（11）滿足航天領域及其其它利益相關者的需要；
（12）理論上站得住腳，但也要實用；
（13）可持續更新發展，提供高效的維護和更新能力。
4.2 航天應用的新可靠性預計方法預期覆蓋范圍
同時，TN-2提出新可靠性預測方法的預期覆蓋范圍定義如下：
故障根源：所有潛在的故障根源必須在航天器設計中加以解決，并由各種設計和質量保證過程加以考慮，但不一定在定量可靠性預計的框架內。在可靠性工作中，哪些根本原因需要建模取決于預測的預期用途。
航天器組成：一般情況下，需要考慮對可靠性預計或權衡相關的所有航天器組成。新方法的重點將是在太空中運行的系統（例如航天器），它不打算處理特定于地面部分的方面。在覆蓋范圍方面，它將僅限于無人航天器技術。
方法論、方法和模型：新方法的開發將考慮方法和模型的各個方面，如圖3所示。在總體覆蓋范圍（航天器組成和故障根源）方面，需要在模型和數據層面上進行一些優先排序，但不需要在方法層面上進行優先排序。 了解可靠性預計的用途對于開發和選擇合適的方法和模型很重要。因此，將可靠性預計用于決策支持是討論TN-2中優先級的核心。在這種情況下，“決策”被理解為任何一種工程、項目管理或業務選擇或權衡，可靠性預計可以形成有用的輸入。
4.3 航天應用的新可靠性預計方法的應用場景考慮
以下可靠性預計應用場景情況已被確定，包括傳統的和一些“新的利害關系”，在當前和未來的空間應用中變得更加相關。
（1）定量可靠性要求的建立、管理和驗證；
（2）作為輸入，支撐設計、支撐權衡和比較；
（3）支持工程設計裕度的選擇決策；
（4）在零件、設備或更高級別測試/試驗策略選擇；
（5）支持單個航天器和星座的業務規劃；
（6）健康監測和延長壽命與安全處置的決策。
4.4 優先順序考慮
基于對這些可靠性預計應用場景的分析，并利用TN-1（也在TN-1簡介中總結）中提出的故障根源分類，可以得出以下優先事項，以開發新的可靠性預測方法：
（1）考慮到隨機失效建模與所有可靠性預測用例的相關性，在失效類別中，隨機失效建模被賦予最高優先級。
（2）系統故障建模被指定為中等優先級。利用定性方法避免設計、制造和操作錯誤適用于許多應用程序，但也有一些用例（例如客戶級的業務規劃、星座圖設計）可能有助于定量預測。
（3）磨損/耗損失效建模被指定為中等優先級。在設計一個固定的規定壽命產品時，不需要進行定量預測，但可能與支持有關衛星壽命延長的決策有關，同時考慮到未來的空間碎片處理要求。
（4）外部故障建模的優先級最低。大多數空間環境效應要么被認為是隨機失效建?？蚣苤械呢暙I(xiàn)者，要么被當前的設計方法成功地避免了（主要）失效。
4.5 航天應用的新可靠性預計方法預期使用的方法
TN2的技術報告簡要概述了TN5中新可靠性預計方法開發所使用的預期方法，首先是故障根源，然后是技術領域（電子、機械、雜項）和層級（基本部件與系統）。
（1）故障根本原因方法
基于前面分析的優先順序，本研究的重點將放在提高隨機故障可靠性預測上。此故障類別的建議方法將在技術領域進一步詳細說明，如下所述。對于系統性和磨損失效建模，其目的是考慮到這些失效根本原因，朝著定量可靠性預測邁出第一步，每個技術領域都有專門的考慮，雖然是有限的考慮（以下未討論，原因是簡潔）?？紤]外部故障的優先級較低，將主要基于行業相關經驗，并利用隨機故障建模方法的特定能力，將外部環境影響視為壓力因素。
（2）電子器件可靠性預計分析方法 在電子部件的建模中，當前使用的FIDES可靠性預計方法被認為是更接近實際的、更恰當?shù)念A(yù)測方法的很好的候選者。本研究框架中預計會側重于FIDES的調整與簡化，以便適用于航天應用。包括對當前法國國防部領導的一項研究取得的一些新發展進行評估，目的是更新和擴展FIDES指南，以適用技術變革。
（3）機械部件可靠性預計分析方法 當前的可靠性預計方法在機械零件的覆蓋范圍方面非常有限，也凸顯了這一技術領域的改進需求。該方法以不同來源的各種方法為基礎，包括以往ESA針對機械系統和零件可靠性預測的研究的一些新進展。
（4）其它產品的可靠性預計分析方法 除電子和機械領域外，還考慮了第三類項目（零件和組件），包括難以歸類為前兩類中的一類的項目，以及本質上屬于電子或機械的項目，但很難用現有的建模方法加以考慮。這些“雜項”項目的一般策略是調查從在軌返回?cái)?shù)據中得出可靠性模型的可能性，并結合其他適當?shù)慕７椒ā?
（5）系統級可靠性預計分析方法
在系統級可靠性預計中使用綜合單元可靠性估計結果的可用方法，例如故障樹或可靠性框圖，這種做法通常被認為是成功的，并且已經是航天應用的最佳實踐經驗。在針對不同故障類別使用這些方法時，需要特別考慮，例如，考慮系統故障的共同原因效應或磨損故障的非恒定故障率情況。其他領域采用的一些方法也可以考慮，例如退化的系統模式、系統優化的重要測量和分階段任務可靠性分析方法等。
